디자인 매뉴얼
디자인 소프트웨어에 대한 상세 매뉴얼입니다
Segmentation
치아를 분리하는 탭입니다.
필수 기능 : Mx / Md Segmentation이외의 기능들은 필요에 따라 사용하시면 됩니다.

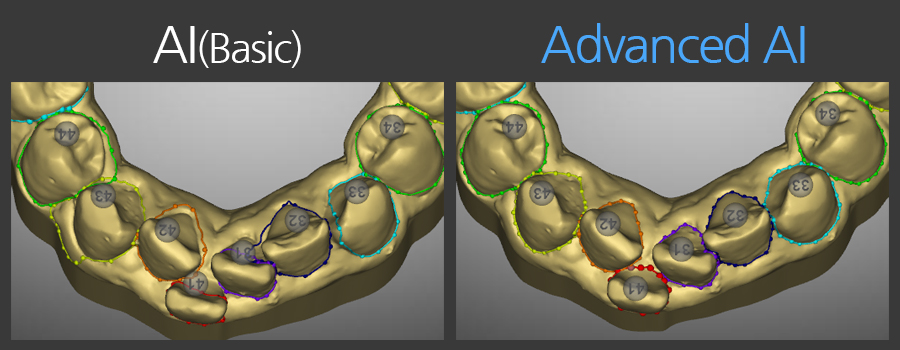

Segmentation - AI
AI로 치아를 자동으로 분리하는 기능입니다.
1. Contour
: 분리된 치아 영역을 확인하는 단계입니다.
- Contour 미세 조정 : 각 치아 contour의 컨트롤 포인트를 잡고 이동한다.
- 치아 추가 : 추가 버튼.
- 치아 삭제 : 치아 선택 후 삭제 버튼.
- Contour 다시 그리기 : 치아 선택 후 리드로우 버튼.
- Join : 치아 분리시 인접 치아의 contour 거리가 join값 이내이면 contact된 상태로 분리한다.
2. Axis
: 분리된 치아의 치축을 확인 및 수정하는 단계입니다.
- 빨강/초록/파랑 색상의 화살표를 이동하거나원을 회전하여 조정합니다.
※ 주의사항
"Hole"관련 메시지 창이 표시되는 경우, 컨투어를 조정한 이후에 다시 Axis 단계를 클릭하면 됩니다. 만약, 메시지가 반복적으로 표시되는 경우, 스캔 모델에 비 정상적인 형태의 데이터가 있다는 것입니다. 이때는 스캔 모델을 고객 지원 센터로 보내 주면 수정된 모델을 다시 전달해 드립니다.
3. Segment
: 분리된 치아를 최종적으로 확인하는 단계입니다.
- 치아의 경계가 잘못된 경우, 컨투어 단계로 돌아가서 수정할 수 있습니다.
- 치아의 뿌리 방향 수정이 필요한 경우, Axis단계로 돌아가서 Axis를 조정하면 됩니다.
Segmentation - Manual
매뉴얼로 치아를 분리하는 기능입니다.
1. Set M/D
: 치아 분리를 위하여 각 치아의 기준 포인트 2개(Mesial / Distal)를 설정하는 탭입니다.
- 화면 기준 좌측 치아 부터 Distal -> Mesial순서로 포인트를 설정하고 미드라인이 지난 이후 Mesial -> Distal 순서로 설정합니다.
- 포인트 한 단계 취소 : 마우스 우측 버튼 클릭.
- 포인트 위치 수정 : 포인트 클릭&드래그.
- 치아 번호 수정 : 치아 번호 클릭 후 치아 번호 선택 창에서 치아 선택.
Edit Tooth
분리된 치아 및 잇몸의 형태를 편집하는 기능입니다.
1. 3D Editing tools
: 편집 옵션을 선택후 수정할 치아를 선택하여 편집한다.
Tooth Axis
치아가 분리된 이후에 치축을 다시 수정하는 기능입니다.
FA Point / FACC
FA 포인트/FACC 위치를 설정하는 기능입니다.
Model Analysis
치아 크기 및 Bolton ratio 정보를 표시하는 기능입니다.
