디자인 매뉴얼
디자인 소프트웨어에 대한 상세 매뉴얼입니다
View
모델의 좌표 변환/베이스 생성 등 모델을 편집하는 탭입니다.
필수 기능 : Re-Orientation, Create Mx/Md Base 이외의 기능들은 필요에 따라 사용하시면 됩니다.
※ 주의사항
상 / 하악 교합이 맞는지 확인하고 맞지 않으면, 교합 스캔 및 환자를 다시 추가해야 합니다.
Re-Orientation
모델이 정면을 보도록 모델을 회전 시키는 기능이다.
※ 주의사항
방향이 180도 뒤집힌 모델은 방향을 정상적으로 돌려 놓고 3점을 클릭해야 합니다.

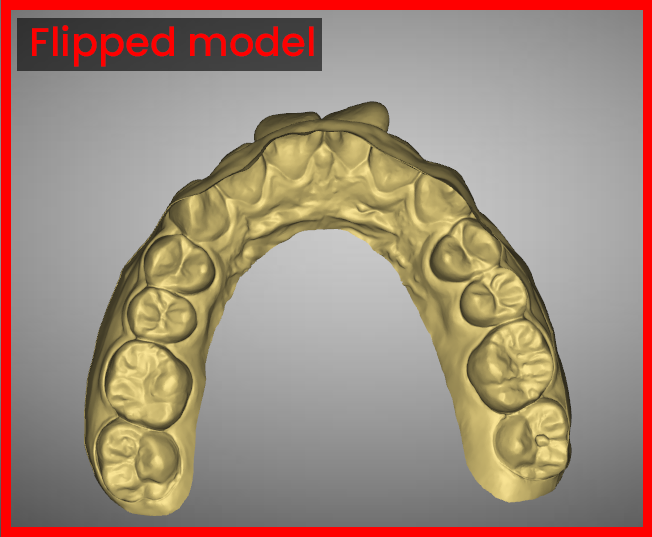

비정상
비정상

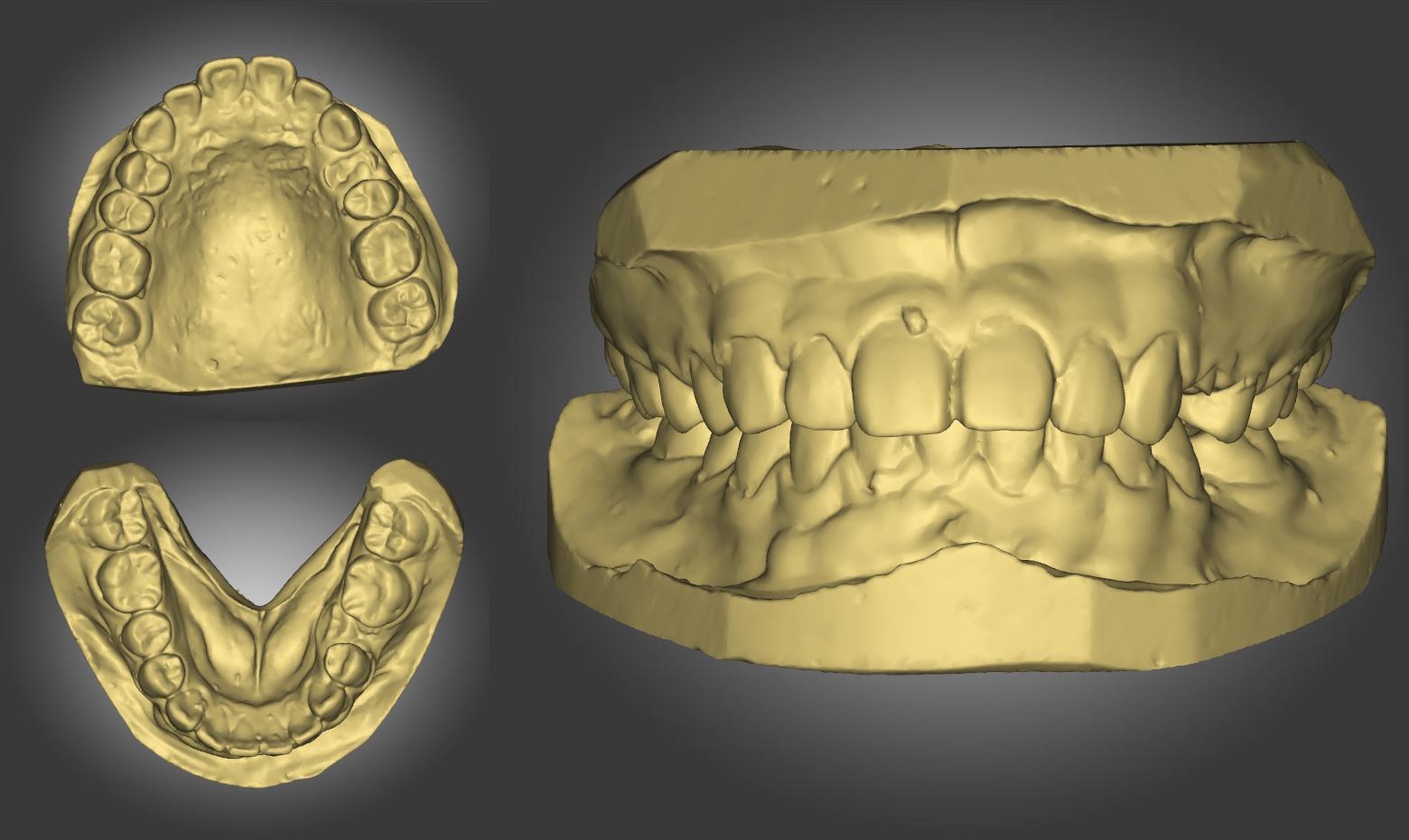

정상
1. Reference Point
: 자동 회전 시키기 위하여 3개의 기존 포인트를 설정하는 단계입니다.
- 모델의 우측 구치 / 전치 / 좌측 구치 부위를 클릭하여 기준 포인트를 설정합니다.
- 포인트 한단계 취소: 마우스 우측 버튼 클릭.
※ 주의사항
방향이 180도 뒤집힌 모델은 방향을 정상적으로 돌려 놓고 3점을 클릭해야 합니다.
2. Re-Orientation
: 상악/하악 모델의 위치를 동시에 미세조정하는 단계입니다.
- 컨트롤 화살표를 조정합니다.
2. Mx, Md
: 상악과 하악의 교합이 맞지 않는 경우, 상악과 하악 모델의 위치를 미세조정하는 단계입니다.
- 컨트롤 화살표를 조정합니다.
Create Mx / Md Base
모델 베이스의 지저분한 영역을 잘라내고 베이스를 생성하는 기능이다.
1. Region
: 잘라낼 영역을 설정하는 단계입니다.
포인트를(Ctrl + 왼쪽 마우스 클릭) 연속적으로 생성하여 잘라낼 영역을 설정합니다.
- 곡선 생성의 종료는 최초 설정한 포인트를 (ctrl+왼쪽 마우스 클릭) 한다.
- 포인트 위치 수정 : 포인트 클릭 & 드래그.
- 포인트 추가 : 곡선 위에 마우스 우측 버튼 클릭.
- 포인트 삭제 : 포인트 위에서 마우스 우측 버튼 클릭.
※ 주의사항
베이스 생성 과정 중에 "unexpected structure~~ " 메시지가 표시되는 경우, 스캔 모델에 결함이 있다는 것입니다. 이때는 스캔 모델을 덴트원 고객 지원 센터로 보내 주시면 수정된모델을 다시 전달해 드립니다. 수정된 모델로 환자를 다시 추가 한 이후에 디자인 하면 됩니다.
2. Separate
: 남겨질 영역과 삭제될 영역을 확인하는 단계입니다.
3. Base
: 베이스의 높이를 설정하는 단계입니다.
- 세로 컨트롤을 조정합니다.
4. Plane
: 사용자가 설정한 평면을 기준으로 지저분한 영역을 잘라내고 베이스를 생성합니다.
Create Study Model
표준 스터디 모델 베이스를 생성하는 기능입니다.
1. Region
: 잘라낼 영역을 설정하는 단계입니다.
포인트를(Ctrl + 왼쪽 마우스 클릭) 연속적으로 생성하여 잘라낼 영역을 설정합니다.
- 곡선 생성의 종료는 최초 설정한 포인트를 (ctrl+왼쪽 마우스 클릭) 한다.
- 포인트 위치 수정 : 포인트 클릭 & 드래그.
- 포인트 추가 : 곡선 위에 마우스 우측 버튼 클릭.
- 포인트 삭제 : 포인트 위에서 마우스 우측 버튼 클릭.
2. Base Design
: Study Model의 모양을 설정하는 단계입니다.
- 보조 Tool bar를 이용하여 Base의 모양을 설정할수있습니다.
3. Edit
: Study Model을 수정하는 단계입니다.
Edit Mesh
스캔 모델의 불룩 튀어나온 부분이나, 움푹 들어간 부분을 개선 하기 위하여 메쉬를 편집하는 기능입니다.
- 스무스/푸쉬/풀 기능을 제공합니다.
Clipping View
모델의 단면을 잘라서 볼 수 있는 기능입니다.
