장치제작 노하우
장치 제작 전문가가 알려주는 노하우/팁/주의사항에 대해 알아보세요
디자인
성공률이 높은 투명교정장치를 만들 수 있는 디자인 노하우를 알려 드립니다.
디자인 과정
투명교정장치 디자인은 segmentation > setup > modeler 세 단계로 구분 합니다.

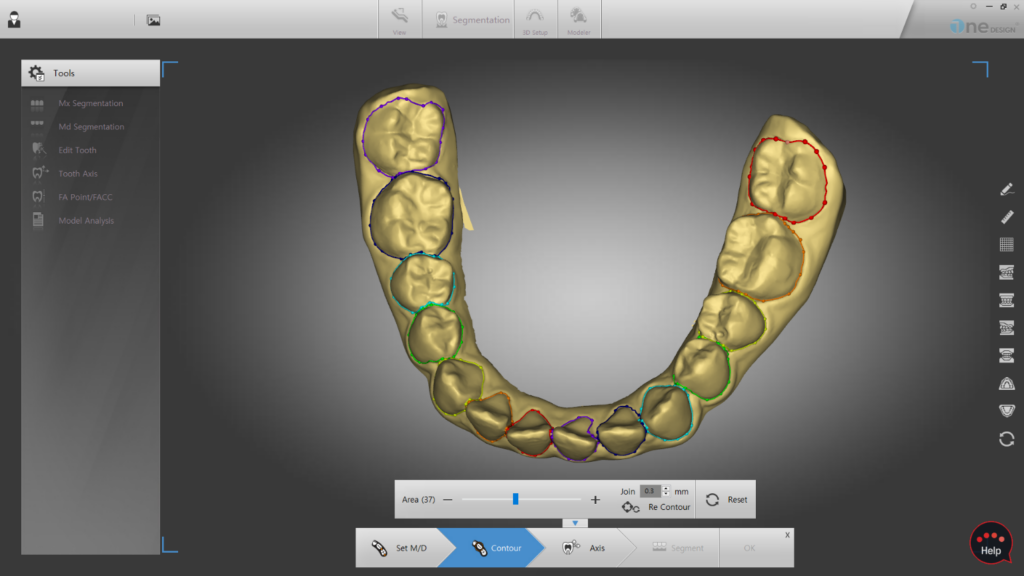

Segmentation
치아와 잇몸을 분리하기 위한 과정입니다
환자의 치아 형태를 유지하기 위한 노하우를 알려드립니다
부분 치아만 분리 하는 경우(예. 전치부만 셋업하고 싶을 경우 등.)
분리 하지 않은 치아는 잇몸으로
인식되기 때문에,
모핑 현상 방지 위해 움직이고자 하는 치아보다 하나 더 분리합니다.
모핑 현상으로 소구치가 변형된 모습
+1 치아 분리한 모습
Setup
투명교정장치 제작 위해 임의로 치아를 움직이는 과정입니다.
Space
치아 간에 컨택트가 일어나면 치아가 움직이지 않기 때문에,컨택트가 되지 않도록 공간이 있어야 치아가 움직입니다.
호환되지 않는 설정
호환 설정
Space를 만드는 방법
확장
치아 크라우딩 상태에 따라, 치아 뿌리를 포함한 전체 이동 또는 토크 조절을 통해 확장합니다.
#11-21 0.30mm, #13-14 0.3mm, #23-24 0.30mm IPR
IPR
중첩량을 균등하게 배분하여 최종 셋업 한 뒤, IPR 할 치아와 양을 메모합니다.
추천하는 IPR
법랑질층 최소 두께는 보통 1mm로 절반 정도는 삭제 가능합니다.
Tooth no. (FDI) | 11 | 12 | 13 | 14 | 15 | 16 |
IPR (mm) | 0.5 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
Tooth no. (FDI) | 41 | 42 | 43 | 44 | 45 | 46 |
IPR (mm) | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
Layer
Layer 없이 셋업하면 인접 치아와 간섭이 생기므로, 반드시 layer를 사용해 셋업해 주세요.
Layer 없이 셋업
Layer 사용 셋업
Setup protocol: 확장 > 정렬 > 축소
Overcorrection
투명교정장치의 물리적 특성상, 장치물 변형에 의해 치아가 목표 위치까지 이동하지 않기 때문에 과교정이 필요합니다. 중첩량 0.1 mm 또는 이동량 0.2mm 이내로 목표 위치보다 더 과교정 합니다.
시트 선택 방법
시트에 따라 layer 분할 방법을 변경할 수 있습니다.
하드 시트지만 사용 | 미디엄+하드 시트지 사용 | 소프트+미디엄+하드 시트지 사용 |
스텝당 0.25mm 이동 | 스텝당 0.4~0.6mm 이동 | 스텝당 0.6~1.0mm 이동 |
하드 시트지는 강력한 탄성 복원력과 치아 이동 효과가 있어 스텝별 이동 목표 달성에 매우 유리 | 적은 수의 스텝으로 원하는 치료 결과를 얻을 수 있어 임상의와 환자 모두 만족도가 높음 | 스텝당 이동 거리를 늘릴 수 있음 |
소프트/미디엄보다 강하여 파손 위험이 낮음 | 적은 이동의 경우, 하드보다 탄성이 약하고 교정장치가 헐거워져 치료효과가 떨어질 수 있음 | 치아 이동이 크더라도 쉽게 착용 할 수 있음 |
스텝당 이동거리가 작아 제작해야 할 교정장치가 많아져 제조원가가 높음 | 스텝당 모델 수는 줄어드나, 제작해야 할 교정장치 수가 많아져 제조 공정이 복잡함 | |
교정장치 두께가 동일하여 사용 안내 및 착용이 용이함 | 두 교정장치의 두께가 비슷하여 약간 혼동스러움 | 교정장치 두께가 다양하여 사용 안내 및 착용에 혼동을 줌 |
Step 나누는 방법
전체 치료기간 산정 방법
전체 스텝 수
= (상하악 스텝 수가 다를 경우, 긴 스텝 기준)
x 시트지 선택에 따른 한 스텝 당 주
